Datos del producto:
Pago y Envío Términos:
|
El tipo: | Las demás sustancias | Aplicación: | para el sistema de almacenamiento de energía en batería |
---|---|---|---|
Voltagem nominal: | DC1000V | Temporeros clasificados: | 90℃ |
Material del conductor: | El cobre enlatado o el cobre desnudo | Tipo de conductor: | encallados |

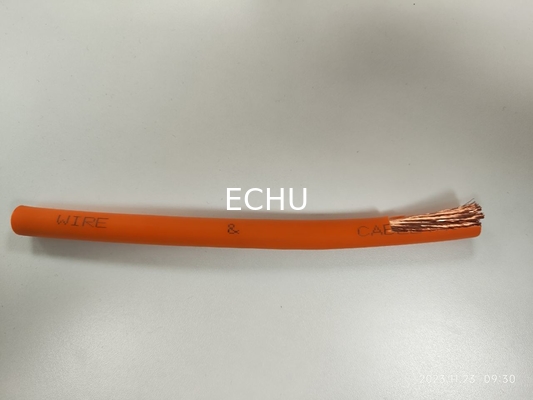

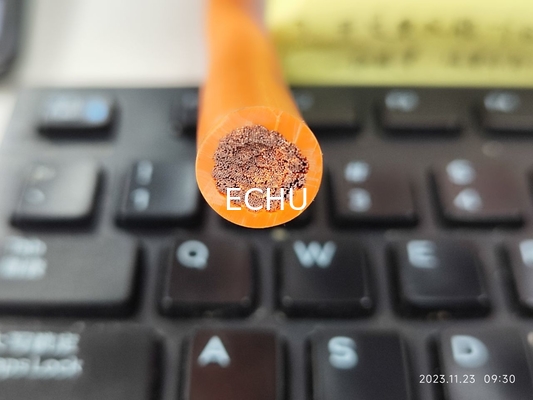

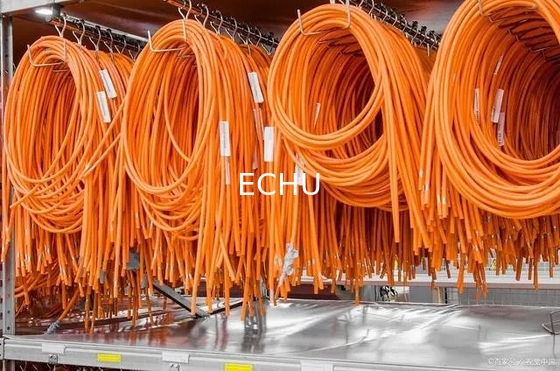

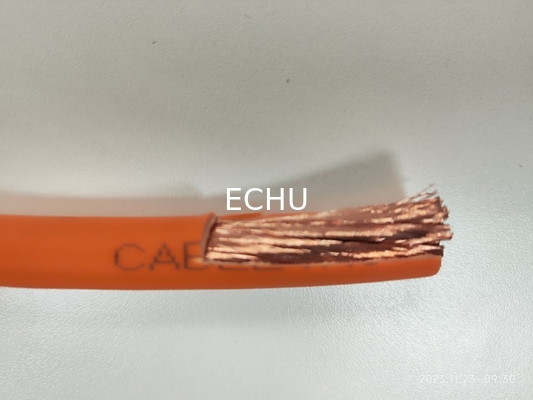

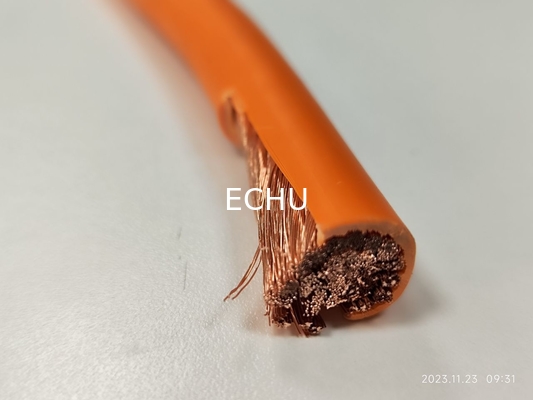

Cable de almacenamiento de la batería
Aplicaciones:
Los cables están destinados a ser utilizados en el lado de corriente continua (c.c.) del sistema de almacenamiento de energía de la batería, conectando las baterías, los paquetes de baterías,con una capacidad de carga superior a 300 W, pero no superior a 300 W,,
·Propiedades:
La resistencia a la llama cumple los requisitos
de la categoría iec60332-1-2
El espesor del aislamiento es uniforme para garantizar un fácil desmontaje y corte.
◆ DESCRIPCIÓN del producto:
Rango de temperatura: 90 °C
Válvulas de corriente continua: 1000 V
Norma de referencia:PfG 2693/06.19
Conductor:conductor de cobre enlatado o desnudo
Aislamiento: EP sin plomo chaqueta: CPE sin plomo
El conductor | El aislamiento | El chaqueta | Resistencia | |||
Sección transversal mm2 | Nombre.Día (mm) | Nombre. espesor (mm) | Nombre.Día (mm) | No. (mm) | Nombre.Día (mm) | Se aplicarán las siguientes medidas: |
4 | 2.6 | 1 | 4.7 | 1.2 | 7.1 | 5.09 |
6 | 3.2 | 1 | 5.3 | 1.3 | 8 | 3.39 |
10 | 4.1 | 0 | 6.2 | 1.4 | 9.1 | 1.95 |
16 | 5.6 | 1 | 7.7 | 1.5 | 10.9 | 1.24 |
25 | 7 | 0.2 | 9.5 | 1.6 | 12.8 | 0.795 |
35 | 8.3 | 0.2 | 10.9 | 1.6 | 14.3 | 0.565 |
50 | 9.9 | 1.4 | 12.9 | 1.7 | 16.5 | 0.393 |
70 | 11.7 | 0.4 | 14.7 | 1.7 | 18.3 | 0.277 |
95 | 13.9 | ,6 | 17.3 | 1.8 | 21.2 | 0.21 |
120 | 15.5 | 0.6 | 18.9 | 1.9 | 23 | 0.164 |
150 | 17.3 | 0.8 | 21 | 1.9 | 25 | 0.132 |
185 | 19.2 | 2 | 23.5 | 2.1 | 28 | 0.108 |
240 | 23.4 | 2.2 | 28 | 2.3 | 32.8 | 0.0817 |
